Як вибрати блок живлення для комп’ютера

1-8-2021

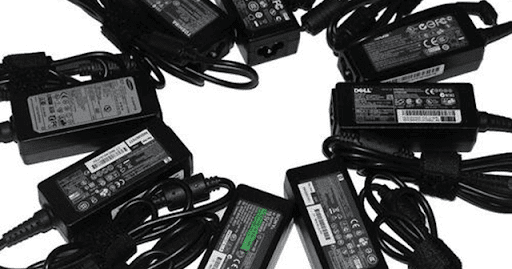

При виборі блоку живлення потрібно орієнтуватися на інші деталі, наприклад, на cpu і gpu, так як саме їм потрібно найбільше енергії. Тому рекомендую перейти до вибору бж тоді, коли будуть точно визначені більшість, а краще всі компоненти збірки. Відразу варто попередити, що ні в якому разі не варто економити на блоці живлення, до його вибору необхідно підходити так само відповідально, як і до пошуку хорошого процесора. Хочемо порекомендувати купити  адаптери живлення ноутбуків , тут тільки найкращі моделі.

Які ключові специфікації необхідно враховувати при виборі блоку живлення

При виборі блоку живлення, в першу чергу, треба звертати увагу на його видавану потужність. Для початку, потрібно розрахувати максимальну споживану потужність всього комп’ютера. Досить вибрати все наявне або планується до покупки залізо і до отриманого результату максимального навантаження всієї збірки додати 100 вт для того, щоб був запас потужності для майбутнього апгрейда, а також для того, щоб бп не навантажувався на 100% навіть в найскладніших сценаріях використання. Зверніть увагу, що калькулятор від enermax показує відразу рекомендовану потужність бп (нічого додавати до неї не треба), а конфігуратор видає інформацію і про максимальне навантаження, і про рекомендований блоці. Кращим рішенням буде порахувати споживану енергію на всіх сайтах, і грунтуватися вже на середніх значеннях цих результатів.

Заздалегідь скажу, що більше – не завжди краще. Необов’язково брати блок живлення на 800 вт в збірку, яка в піку споживає всього 300. Всі комплектуючі в збірці повинні бути збалансовані за ціною і продуктивності, і бп — не виняток. Звичайно, якщо купити бж, вдвічі потужніше максимального енергоспоживання системи, набагато гірше не буде, тим більше, згідно з тестами, пік ефективності у більшості блоків знаходиться саме на 50% навантаження. Але, по-перше, якщо бюджет не безмежний, має сенс не робити цього, по-друге, найбільша ефективність блоків живлення досягається в досить широкому діапазоні від 40% до 80% завантаження (у зовсім дешевих блоків після 70% можуть бути просадки по лінії 12 в), тому немає сенсу гнатися за максимальним ккд, тим більше різниця в ккд під різним навантаженням становить зазвичай 1-2%. Більш того, більшості сучасних систем навіть з хорошим залізом вистачає блоку на 450-500 вт. Також зверну увагу на те, що найчастіше реальна видається блоком потужність нижче, ніж та, що вказана виробником. Тут ми плавно переходимо до наступного параметру.

Потужність по 12-вольтової лінії

Найважливіший параметр блоку живлення – не його загальна потужність, яка вказується виробником в назві або на упаковці, а потужність бп по 12-вольтової лінії. Саме на цей параметр потрібно дивитися при обліку потужності бп, так як основні компоненти комп’ютера (процесор, відеокарта) отримують енергію саме по лінії на 12 в.він не повинен бути нижче тих підсумкових параметрів, які були отримані за допомогою калькулятора.

Сертифікація 80 plus

Ще один важливий, як мінімум, для прочитання параметр: сертифікація 80 plus. Всього цих сертифікатів шість: 80 plus, 80 plus bronze, 80 plus silver, 80 plus gold, 80 plus platinum, 80 plus titanium. Найчастіше збирачі пк помилково вважають, що цей сертифікат — показник надійності і якості. Поспішаю запевнити, що це не так. Такий сертифікат показує лише ккд (коефіцієнт корисної дії) блоку, а точніше, скільки ват потужності віддається на харчування комплектуючих, а скільки перетворилося в тепло (втрати). Відповідно, чим вище ккд, тим вище сертифікат. Про всяк випадок зазначу, що в блоках живлення ккд вважається за принципом (кількість заявлених вт) / (кількість вт, споживаних бп з мережі). Іншими словами, заявлену потужність бп буде видавати незалежно від ккд.

На цей пункт варто звертати увагу, тільки якщо вам вкрай важлива енергоефективність (наприклад, комп’ютер збирається для майнінг або серверного використання). Не варто гнатися за платиновим або титановим сертифікатом, якщо машина збирається для геймінгу або роботи. Іноді переплата за блок з високим сертифікатом себе не окупає навіть за кілька років.

Вкрай рекомендую звертати увагу на наявність активного pfc. Pfc (power factor correction), вона ж схема корекції фактора потужності, — спеціальний блок, як правило представлений великим конденсатором і дроселем поруч з ним. Він стабілізує вихідну напругу і зменшує осідання по лініях. Pfc буває пасивним і активним. Переваги активного над пасивним полягають в кращій стабільності при скачках напруги, меншій чутливості до зниженого мережевої напруги, великому діапазоні вхідної напруги (від 110 до 230в), що забезпечує універсальність, і більш низькому рівні високочастотних перешкод на вихідних лініях. Раджу вибирати блоки саме з активним pfc, так як вони забезпечують більш стабільну роботу всіх комплектуючих комп’ютера.

Кабелі

Оплетка

Кабелі в оплітці і без неї не відрізняються якістю, це здебільшого впливає лише на зовнішній вигляд і потрібно тим збирачам, яким важливо естетичне задоволення від зовнішнього вигляду всього пк. Найчастіше, обплетення присутній в найдорожчих блоках, але по її наявності не варто оцінювати якість деталі.

Модульність (наявність кабелів, що від’єднуються)

Бувають немодульні (найдешевші моделі), частково модульні і повністю модульні блоки живлення. Вибір будь-якого з типів ніяк не вплине на роботу комп’ютера і самого блоку, але надасть значення на кабель-менеджмент і зручність підключення компонентів при складанні. За зручність, зрозуміло, треба платити, тому модульні блоки найдорожчі. Проте, навіть з немодульним блоком живлення можна зробити відмінний кабель-менеджмент, більшість сучасних корпусів мають спеціальні кожухи і шторки, за якими можна заховати зайві дроти. Загалом, модульні блоки рекомендую купувати в збірки, де потрібно прокласти або зовсім мало проводів, або занадто багато (це збірки з особливо потужним залізом).

Роз’єми

Набір роз’ємів майже скрізь однаковий, але ось їх кількість різна, тому варто дивитися на це, особливо якщо в збірці досить ненажерливі відеокарта або процесор (до речі, не можна розраховувати споживану cpu потужність тільки по tdp, часто процесор виходить за рамки стандартної частоти, тому tdp не є показником реального рівня енергоспоживання). Як правило, ці специфікації блоку легко дізнатися.

Так, відеокарта в залежності від своєї продуктивності споживає різну потужність. Відповідно, вона може мати коннектор як з усього 6 пінами для живлення, так і з 16. У таблиці нижче більш детально написано, скільки пінів використовується для тієї чи іншої потужності. Тому при виборі бж важливо звернути увагу на кількість конекторів pcie і пінів на них. Найкраще шукати роз’єми з 6+2 пінами, так як вони найбільш універсальні.

Роз’єм eps для живлення процесора розташовується на материнській платі, і пінів в ньому зазвичай 4 або 8, але бувають також формати eps 8+4 і eps 8+8. Найбільш популярний варіант-8 пінів. Самі універсальні і зручні коннектори з боку бп-4 + 4. Рекомендую шукати блоки з таким форматом роз’ємів.

Роз’єм в основному зараз майже не використовується, хіба що тільки для живлення вентиляторів, та й то в рідкісних випадках.

Для досвідчених збирачів не зайвим буде нагадати про максимальні видаються потужностях на кожен роз’єм, це стане в нагоді, наприклад, при підключенні потужної відеокарти на зразок 2080 super або 2080 ti.

  • роз’єм molex (для підключення hdd і дисководів): до 187 вт на роз’єм.
  • роз’єм sata (жорсткі диски і ssd): коннектор має по три контакти на 3,3, 5 і 12 в.по лінії 3,3 в максимальна потужність становить 15 вт, по 5 в — 22,5 вт, по 12 в — 54 вт.
  • роз’єм pcie: 6+2 і 6 пінів на перемичці для підключення відеокарт. Потужність навантаження від 75 до 280 вт (6 пінів) або від 150 до 430 вт (8 пінів).
  • роз’єм eps для cpu: 8 або 4+4 пінів для живлення процесора. Навантаження від 192 до 288 вт для 4 пінів.
  • роз’єм на материнську плату: 24-контактний, іноді зустрічається у вигляді20 + 4 пінів. Максимальне навантаження на роз’єм – від 373 до 684 вт.

Охолодження

Крім найпопулярнішого на ринку активного повітряного охолодження, існують блоки з пасивним і напівпасивним охолодженням. У пасивних взагалі відсутній вентилятор, такі блоки мають особливу конструкцію, і вони набагато дорожче, зате працюють майже безшумно. Напівпасивні до певного навантаження поводяться як пасивні, але, наприклад, у важких іграх, починають крутити вентилятори. Якщо вибір припав на активне або напівпасивне охолодження, варто дивитися на розмір вентилятора. Не те щоб це був найважливіший фактор, але чим більше він, тим менше шуму він видає, і тим ефективніше він.

Захист

Як я говорив на початку статті, бп повинен захищати компоненти пк від пошкодження при нештатних ситуаціях. Тому при виборі блоку потрібно дивитися на наявність схем захисту.

  • захист від надмірно високої/низької напруги (ovp/uvp): ovp захищає залізо від проблем з самим блоком, а uvp — блок від високої зовнішньої напруги.
  • захист від перевантаження окремих ліній( ocp): запобігає подачу всієї потужності по якійсь одній лінії живлення. Зроблено для того, щоб якийсь компонент не міг вийти з ладу через надмірне харчування.
  • захист від перевантаження (opp): грубо кажучи, ocp по лінії 12 в і є opp для всього блоку живлення.
  • захист від перегріву (otp).
  • захист від короткого замикання (scp).
